Fotovoltaický panel SBM 450W

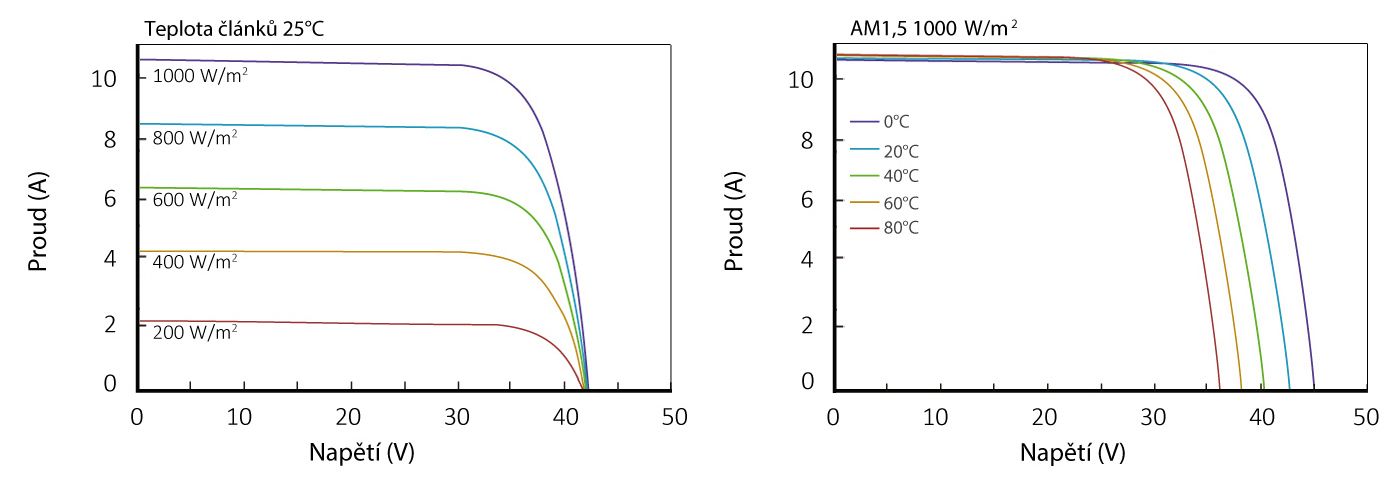

Grafy napětí a proudu

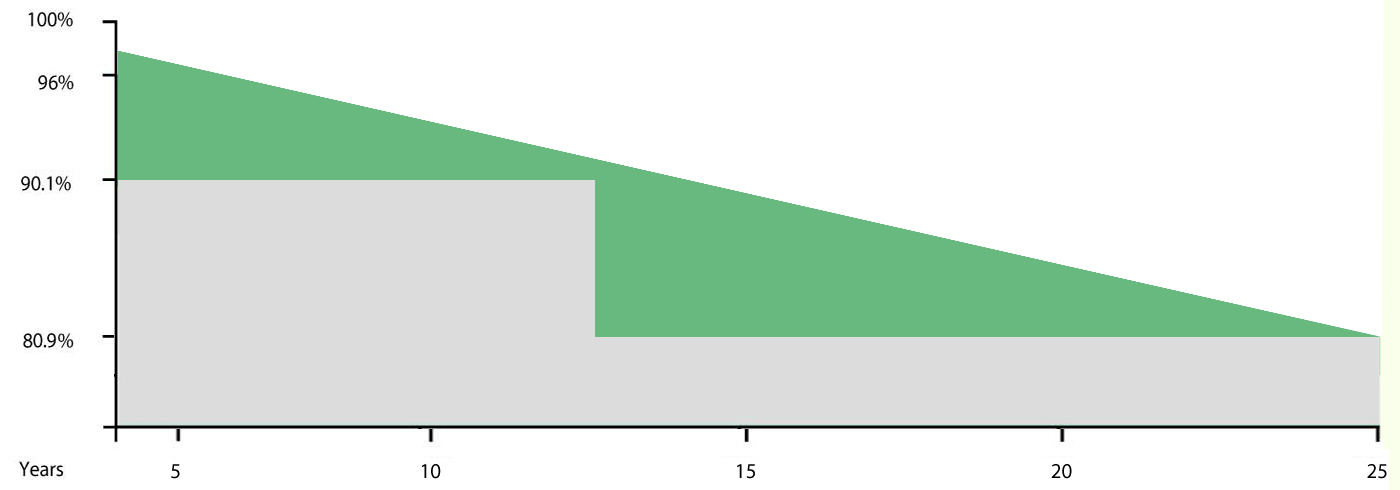

Roční lineární úbytek účinnosti méně než 0,75% po dobu 25 let
Monokrystalické moduly SBM-10-120 jsou sestaveny ze 120 půlčlánků s vysokou účinností, které jsou zapojeny do série. Jsou velmi odolné proti větru a krupobití.
Výkon modulů řady SBM je od 450 Wp do 550 Wp.
Výkon modulů řady SBM je od 450 Wp do 550 Wp.
SBM-10-120-450W, modul 450 Wp
| Parametry | ||
|---|---|---|
| STC | NMOT | |
| Maximální výkon: | 450 Wp | 340 Wp |
| Maximální pracovní napětí: | 41,40 V | 37,74 V |
| Maximální pracovní proud: | 10,87 A | 9,01 A |
| Napětí otevřeného okruhu: | 50,00 V | 46,49 V |
| Zkratový proud: | 11,44 A | 9,25 A |
| Vnitřní odpor: | ≥ 100 MΩ | |
| Účinnost: | 21,30% | |
| STC: záření 1 kW/m², teplota 25°C, koeficient AM1.5 NMOT: záření 0,8 kW/m², teplota 20°C, rychlost větru 1m/s² | ||

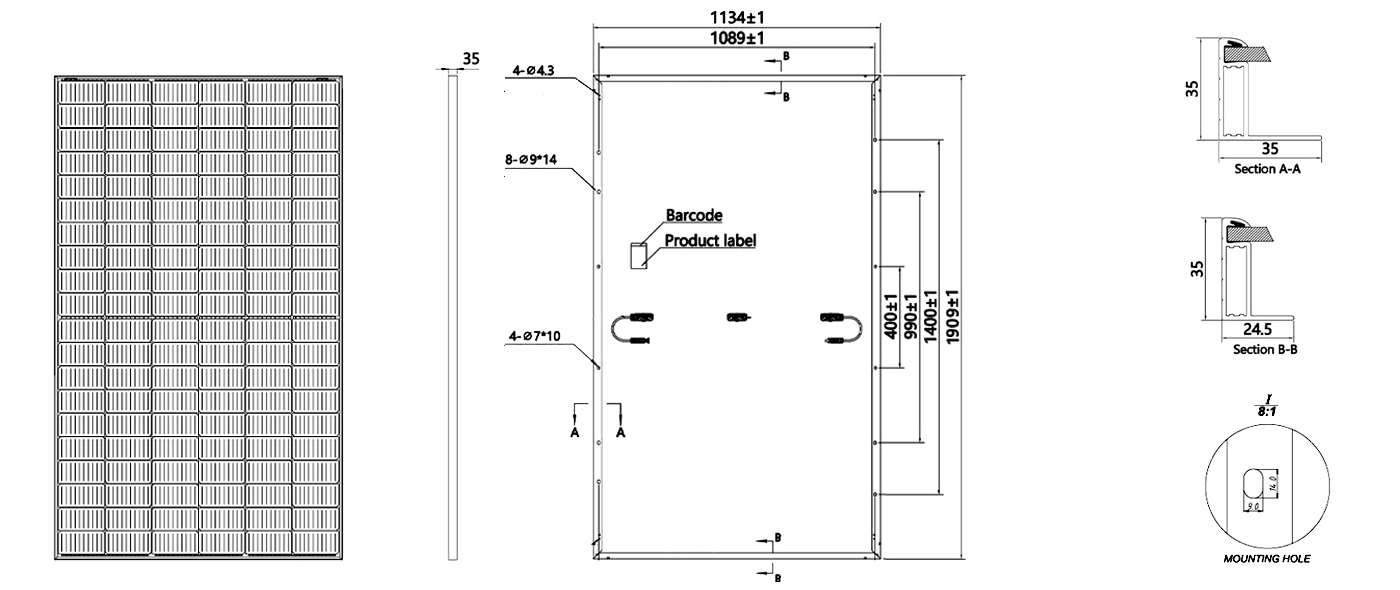

| Mechanické parametry | ||
| Typ panelů: | monokrystalické, jednostranné | |
| Rozměry: | 1909×1134×35 mm | |
| Hmotnost: | 22,5 kg | |
| Počet bypass diod: | 3 | |
| Propojovací kabely: | průřez 4 mm² | |
| Konektory: | T01/LJQ-3-CSY/MC4/MC4-EVO2 | |
| Kryt: | 3,2 mm temperované sklo | |
| Rám: | eloxovaná hliníková slitina | |
| Kabelová spojka: | IP68 | |
| Bezpečnostní třída: | II | |
| Požární bezpečnostní třída: | C (podle UL790) | |
| Provozní podmínky | ||
| Okolní teplota: | -40~85°C | |
| Maximální DC napětí systému: | 1500 V | |
| Maximální sériová pojistka: | 25 A | |
| Test krupobití: | Ø23 mm, rychlost 23 m/s | |
| Maximální statická zátěž: | sněhová zátěž 5400 Pa, větrná zátěž 2400 Pa | |
| Teplotní koeficienty | ||
| Koeficient maximálního výkonu: | -0,36%/°C | |
| Koeficient napětí: | -0,29%/°C | |
| Koeficient proudu: | +0,048%/°C | |
| NMOT: | 45±2°C | |
| Výrobek splňuje požadavky norem, směrnic a nařízení | ||
| IEC 61215, IEC 61730, IEC 61730‑1:2018, IEC 61730‑2:2018, IEC 61730‑1:2018/AC:2018‑06, IEC 61730‑2:2018/AC:2018‑06, RoHS, WEEE | ||
