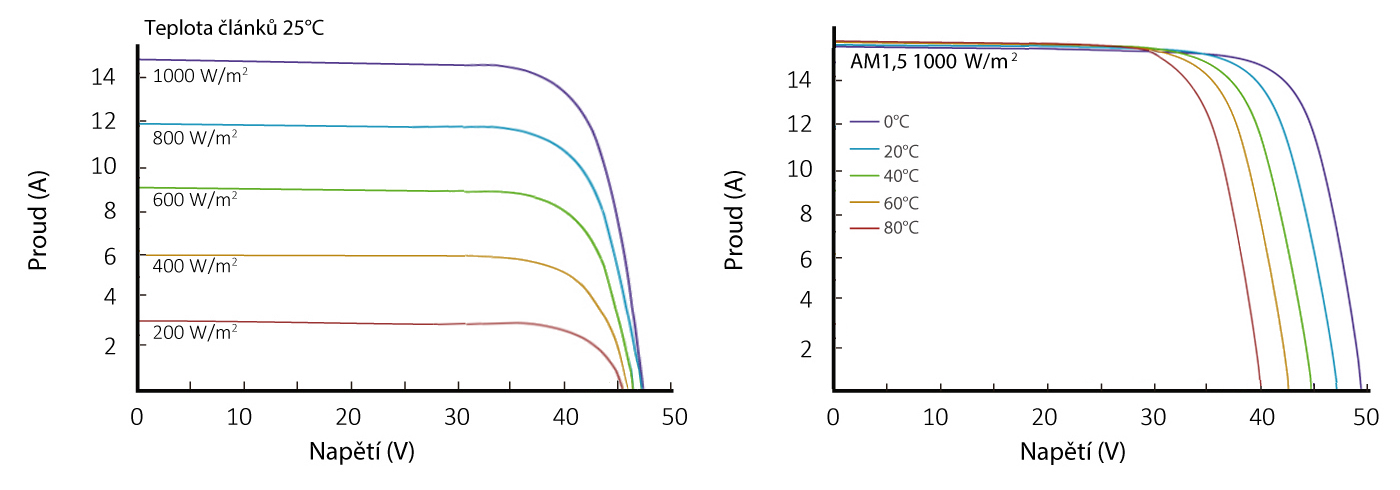

Grafy napětí a proudu

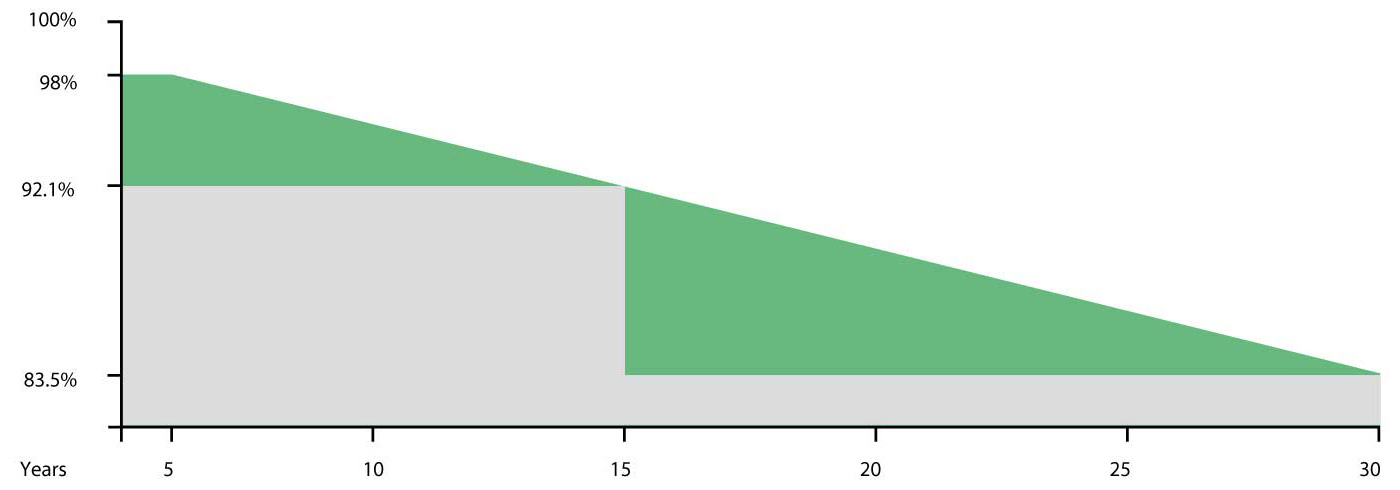

Roční lineární úbytek účinnosti méně než 0,55% po dobu 30 let
Moduly BSM jsou založeny na inovativní šindelové technologii (Shingled Technology), která umožňuje vyšší hustotu buněk než standardní moduly s polovičním řezem.
Tato technologie eliminuje tradiční měděné páskové spoje mezi články zapojenými do série. Odstraněním pájených pásků se zvětší aktivní plocha modulu a sníží se tepelné namáhání.
Výsledkem je mimořádná účinnost a spolehlivost oproti standardním propojením.
Výkon modulů řady Quad Pro je od 570 Wp do 590 Wp.
Výkon modulů řady Quad Pro je od 570 Wp do 590 Wp.
BSM585PMB6‑60SC, modul 585 Wp
| Parametry | ||
|---|---|---|
| STC | NMOT | |
| Maximální výkon: | 585 Wp | 442 Wp |
| Maximální pracovní napětí: | 39,80 V | 37,90 V |
| Maximální pracovní proud: | 14,71 A | 11,67 A |
| Napětí otevřeného okruhu: | 47,80 V | 45,67 V |
| Zkratový proud: | 15,65 A | 12,635 A |
| Vnitřní odpor: | ≥ 100 MΩ | |
| Účinnost: | 22,40% | |
| STC: záření 1 kW/m², teplota 25°C, koeficient AM1.5 NMOT: záření 0,8 kW/m², teplota 20°C, rychlost větru 1m/² | ||
| Mechanické parametry | ||
| Typ panelů: | monokrystalické, jednostranné | |

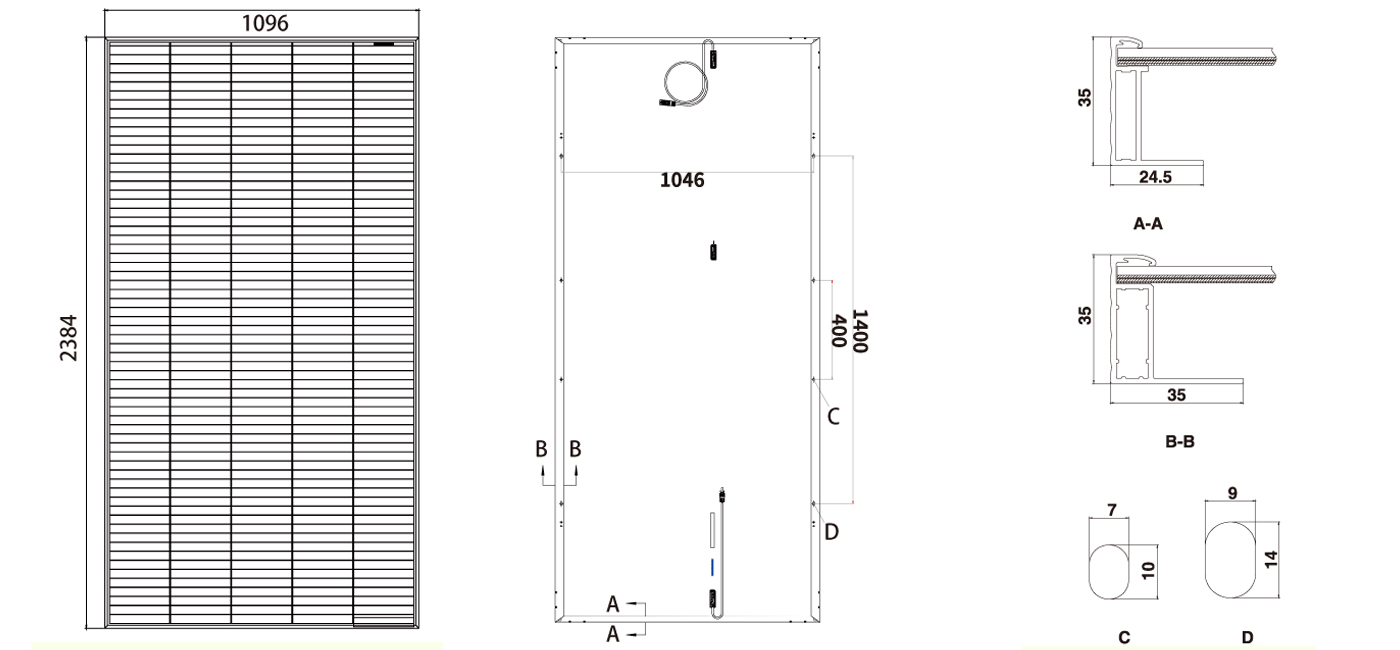

| Rozměry: | 2384×1096×35 mm | |
| Hmotnost: | 28,6 kg | |
| Počet bypass diod: | 3 | |
| Propojovací kabely: | průřez 4 mm² | |
| Konektory: | T01/LJQ-3-CSY/MC4/MC4-EVO2 | |
| Kryt: | 3,2 mm temperované sklo | |
| Rám: | eloxovaná hliníková slitina | |
| Kabelová spojka: | IP68 | |
| Bezpečnostní třída: | II | |
| Požární bezpečnostní třída: | C (podle UL790) | |
| Provozní podmínky | ||
| Okolní teplota: | -40~85°C | |
| Maximální DC napětí systému: | 1500 V | |
| Maximální sériová pojistka: | 25 A | |
| Maximální statická zátěž: | sněhová zátěž 5400 Pa, větrná zátěž 2400 Pa | |
| Teplotní koeficienty | ||
| Koeficient maximálního výkonu: | -0,34%/°C | |
| Koeficient napětí: | -0,27%/°C | |
| Koeficient proudu: | +0,04%/°C | |
| NMOT: | 42,3±2°C | |
| Výrobek splňuje požadavky norem, směrnic a nařízení | ||
| IEC 61215, IEC 61730, IEC 61730‑1:2018, IEC 61730‑2:2018, IEC 61730‑1:2018/AC:2018‑06, IEC 61730‑2:2018/AC:2018‑06, RoHS, WEEE | ||
