Fotovoltaické panely BSM 650~670W

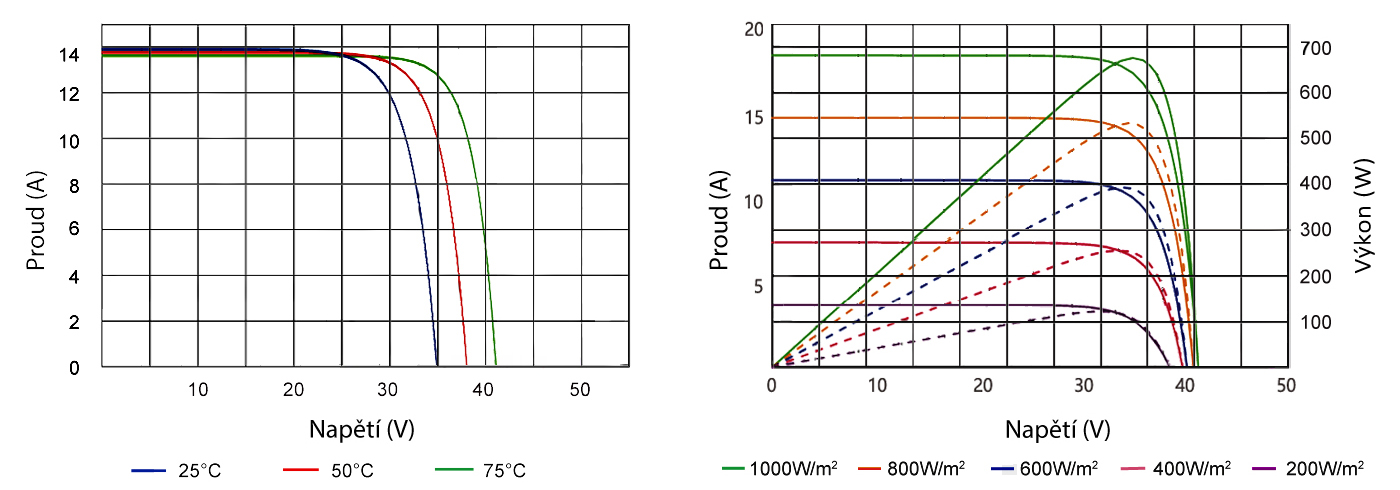

Grafy napětí a proudu BSM670G12‑66HPH
Roční lineární úbytek účinnosti méně než 0,55% po dobu 25 let
Moduly BSM jsou založeny na inovativní šindelové technologii (Shingled Technology), která umožňuje vyšší hustotu buněk než standardní moduly s polovičním řezem.
Tato technologie eliminuje tradiční měděné páskové spoje mezi články zapojenými do série. Odstraněním pájených pásků se zvětší aktivní plocha modulu a sníží se tepelné namáhání.
Výsledkem je mimořádná účinnost a spolehlivost oproti standardním propojením.
Výkon modulů řady Hex 6 je od 650 Wp do 670 Wp.
Výkon modulů řady Hex 6 je od 650 Wp do 670 Wp.
BSM650G12‑66HPH, modul 650 Wp
| Parametry | ||
|---|---|---|
| STC | NMOT | |
| Maximální výkon: | 650 Wp | 492 Wp |
| Maximální pracovní napětí: | 37,40 V | 34,90 V |
| Maximální pracovní proud: | 17,38 A | 14,09 A |
| Napětí otevřeného okruhu: | 45,20 V | 42,60 V |
| Zkratový proud: | 18,46 A | 14,85 A |
| Vnitřní odpor: | ≥ 100 MΩ | |
| Účinnost: | 20,90% | |
| STC: záření 1 kW/m², teplota 25°C, koeficient AM1.5 NMOT: záření 0,8 kW/m², teplota 20°C, rychlost větru 1m/² | ||
| Mechanické parametry | ||
| Typ panelů: | monokrystalické, jednostranné | |

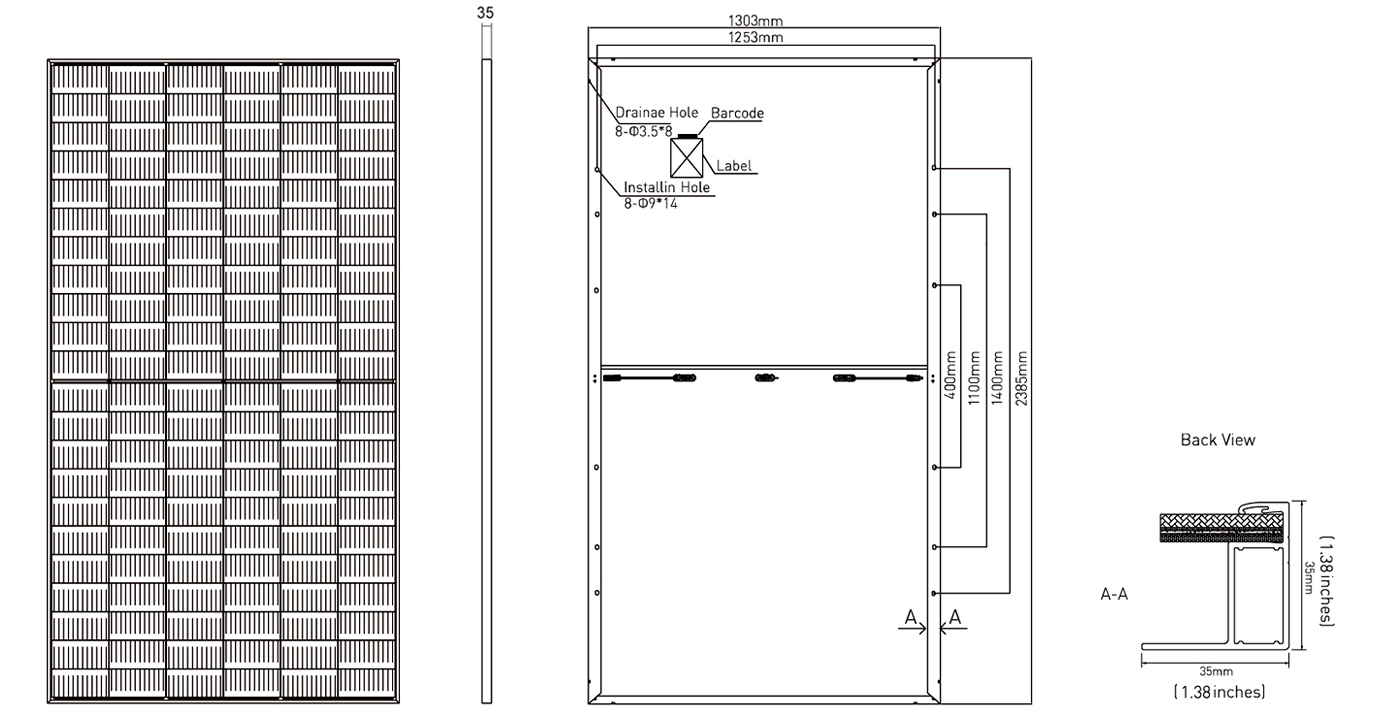

| Rozměry: | 2385×1303×35 mm | |
| Hmotnost: | 28,6 kg | |
| Počet bypass diod: | 3 | |
| Propojovací kabely: | průřez 4 mm² | |
| Konektory: | T01/LJQ-3-CSY/MC4/MC4-EVO2 | |
| Kryt: | 3,2 mm temperované sklo | |
| Rám: | eloxovaná hliníková slitina | |
| Kabelová spojka: | IP68 | |
| Bezpečnostní třída: | II | |
| Požární bezpečnostní třída: | C (podle UL790) | |
| Provozní podmínky | ||
| Okolní teplota: | -40~85°C | |
| Maximální DC napětí systému: | 1500 V | |
| Maximální sériová pojistka: | 25 A | |
| Maximální statická zátěž: | sněhová zátěž 5400 Pa, větrná zátěž 2400 Pa | |
| Teplotní koeficienty | ||
| Koeficient maximálního výkonu: | -0,35%/°C | |
| Koeficient napětí: | -0,26%/°C | |
| Koeficient proudu: | +0,048%/°C | |
| NMOT: | 43±2°C | |
| Výrobek splňuje požadavky norem, směrnic a nařízení | ||
| IEC 61215, IEC 61730, IEC 61730‑1:2018, IEC 61730‑2:2018, IEC 61730‑1:2018/AC:2018‑06, IEC 61730‑2:2018/AC:2018‑06, RoHS, WEEE | ||
BSM655G12‑66HPH, modul 655 Wp
| Parametry | ||
|---|---|---|
| STC | NMOT | |
| Maximální výkon: | 655 Wp | 496 Wp |
| Maximální pracovní napětí: | 37,10 V | 35,10 V |
| Maximální pracovní proud: | 17,42 A | 14,13 A |
| Napětí otevřeného okruhu: | 45,40 V | 42,81 V |
| Zkratový proud: | 18,50 A | 14,88 A |
| Vnitřní odpor: | ≥ 100 MΩ | |
| Účinnost: | 21,10% | |
| STC: záření 1 kW/m², teplota 25°C, koeficient AM1.5 NMOT: záření 0,8 kW/m², teplota 20°C, rychlost větru 1m/² | ||
| Mechanické parametry | ||
| Typ panelů: | monokrystalické, jednostranné | |
| Rozměry: | 2385×1303×35 mm | |
| Hmotnost: | 28,6 kg | |
| Počet bypass diod: | 3 | |
| Propojovací kabely: | průřez 4 mm² | |
| Konektory: | T01/LJQ-3-CSY/MC4/MC4-EVO2 | |
| Kryt: | 3,2 mm temperované sklo | |
| Rám: | eloxovaná hliníková slitina | |
| Kabelová spojka: | IP68 | |
| Bezpečnostní třída: | II | |
| Požární bezpečnostní třída: | C (podle UL790) | |
| Provozní podmínky | ||
| Okolní teplota: | -40~85°C | |
| Maximální DC napětí systému: | 1500 V | |
| Maximální sériová pojistka: | 25 A | |
| Maximální statická zátěž: | sněhová zátěž 5400 Pa, větrná zátěž 2400 Pa | |
| Teplotní koeficienty | ||
| Koeficient maximálního výkonu: | -0,35%/°C | |
| Koeficient napětí: | -0,26%/°C | |
| Koeficient proudu: | +0,048%/°C | |
| NMOT: | 43±2°C | |
| Výrobek splňuje požadavky norem, směrnic a nařízení | ||
| IEC 61215, IEC 61730, IEC 61730‑1:2018, IEC 61730‑2:2018, IEC 61730‑1:2018/AC:2018‑06, IEC 61730‑2:2018/AC:2018‑06, RoHS, WEEE | ||
BSM660G12‑66HPH, modul 660 Wp
| Parametry | ||
|---|---|---|
| STC | NMOT | |
| Maximální výkon: | 660 Wp | 500 Wp |
| Maximální pracovní napětí: | 37,80 V | 35,50 V |
| Maximální pracovní proud: | 17,46 A | 14,18 A |
| Napětí otevřeného okruhu: | 45,60 V | 43,00 V |
| Zkratový proud: | 18,55 A | 14,92 A |
| Vnitřní odpor: | ≥ 100 MΩ | |
| Účinnost: | 21,20% | |
| STC: záření 1 kW/m², teplota 25°C, koeficient AM1.5 NMOT: záření 0,8 kW/m², teplota 20°C, rychlost větru 1m/s² | ||
| Mechanické parametry | ||
| Typ panelů: | monokrystalické, jednostranné | |
| Rozměry: | 2385×1303×35 mm | |
| Hmotnost: | 28,6 kg | |
| Počet bypass diod: | 3 | |
| Propojovací kabely: | průřez 4 mm² | |
| Konektory: | T01/LJQ-3-CSY/MC4/MC4-EVO2 | |
| Kryt: | 3,2 mm temperované sklo | |
| Rám: | eloxovaná hliníková slitina | |
| Kabelová spojka: | IP68 | |
| Bezpečnostní třída: | II | |
| Požární bezpečnostní třída: | C (podle UL790) | |
| Provozní podmínky | ||
| Okolní teplota: | -40~85°C | |
| Maximální DC napětí systému: | 1500 V | |
| Maximální sériová pojistka: | 25 A | |
| Maximální statická zátěž: | sněhová zátěž 5400 Pa, větrná zátěž 2400 Pa | |
| Teplotní koeficienty | ||
| Koeficient maximálního výkonu: | -0,35%/°C | |
| Koeficient napětí: | -0,26%/°C | |
| Koeficient proudu: | +0,048%/°C | |
| NMOT: | 43±2°C | |
| Výrobek splňuje požadavky norem, směrnic a nařízení | ||
| IEC 61215, IEC 61730, IEC 61730‑1:2018, IEC 61730‑2:2018, IEC 61730‑1:2018/AC:2018‑06, IEC 61730‑2:2018/AC:2018‑06, RoHS, WEEE | ||
BSM665G12‑66HPH, modul 665 Wp
| Parametry | ||
|---|---|---|
| STC | NMOT | |
| Maximální výkon: | 665 Wp | 504 Wp |
| Maximální pracovní napětí: | 38,00 V | 35,50 V |
| Maximální pracovní proud: | 17,50 A | 14,22 A |
| Napětí otevřeného okruhu: | 45,80 V | 43,20 V |
| Zkratový proud: | 18,60 A | 14,96 A |
| Vnitřní odpor: | ≥ 100 MΩ | |
| Účinnost: | 21,40% | |
| STC: záření 1 kW/m², teplota 25°C, koeficient AM1.5 NMOT: záření 0,8 kW/m², teplota 20°C, rychlost větru 1m/² | ||
| Mechanické parametry | ||
| Typ panelů: | monokrystalické, jednostranné | |
| Rozměry: | 2385×1303×35 mm | |
| Hmotnost: | 35,7 kg | |
| Počet bypass diod: | 3 | |
| Propojovací kabely: | průřez 4 mm² | |
| Konektory: | T01/LJQ-3-CSY/MC4/MC4-EVO2 | |
| Kryt: | 3,2 mm temperované sklo | |
| Rám: | eloxovaná hliníková slitina | |
| Kabelová spojka: | IP68 | |
| Bezpečnostní třída: | II | |
| Požární bezpečnostní třída: | C (podle UL790) | |
| Provozní podmínky | ||
| Okolní teplota: | -40~85°C | |
| Maximální DC napětí systému: | 1500 V | |
| Maximální sériová pojistka: | 25 A | |
| Maximální statická zátěž: | sněhová zátěž 5400 Pa, větrná zátěž 2400 Pa | |
| Teplotní koeficienty | ||
| Koeficient maximálního výkonu: | -0,35%/°C | |
| Koeficient napětí: | -0,26%/°C | |
| Koeficient proudu: | +0,048%/°C | |
| NMOT: | 43±2°C | |
| Výrobek splňuje požadavky norem, směrnic a nařízení | ||
| IEC 61215, IEC 61730, IEC 61730‑1:2018, IEC 61730‑2:2018, IEC 61730‑1:2018/AC:2018‑06, IEC 61730‑2:2018/AC:2018‑06, RoHS, WEEE | ||
BSM670G12‑66HPH, modul 670 Wp
| Parametry | ||
|---|---|---|
| STC | NMOT | |
| Maximální výkon: | 670 Wp | 509 Wp |
| Maximální pracovní napětí: | 38,20 V | 35,70 V |
| Maximální pracovní proud: | 17,54 A | 14,27 A |
| Napětí otevřeného okruhu: | 45,80 V | 43,40 V |
| Zkratový proud: | 18,60 A | 11,42 A |
| Vnitřní odpor: | ≥ 100 MΩ | |
| Účinnost: | 21,50% | |
| STC: záření 1 kW/m², teplota 25°C, koeficient AM1.5 NMOT: záření 0,8 kW/m², teplota 20°C, rychlost větru 1m/² | ||
| Mechanické parametry | ||
| Typ panelů: | monokrystalické, jednostranné | |
| Rozměry: | 2385×1303×35 mm | |
| Hmotnost: | 35,7 kg | |
| Počet bypass diod: | 3 | |
| Propojovací kabely: | průřez 4 mm² | |
| Konektory: | T01/LJQ-3-CSY/MC4/MC4-EVO2 | |
| Kryt: | 3,2 mm temperované sklo | |
| Rám: | eloxovaná hliníková slitina | |
| Kabelová spojka: | IP68 | |
| Bezpečnostní třída: | II | |
| Požární bezpečnostní třída: | C (podle UL790) | |
| Provozní podmínky | ||
| Okolní teplota: | -40~85°C | |
| Maximální DC napětí systému: | 1500 V | |
| Maximální sériová pojistka: | 25 A | |
| Maximální statická zátěž: | sněhová zátěž 5400 Pa, větrná zátěž 2400 Pa | |
| Teplotní koeficienty | ||
| Koeficient maximálního výkonu: | -0,35%/°C | |
| Koeficient napětí: | -0,26%/°C | |
| Koeficient proudu: | +0,048%/°C | |
| NMOT: | 43±2°C | |
| Výrobek splňuje požadavky norem, směrnic a nařízení | ||
| IEC 61215, IEC 61730, IEC 61730‑1:2018, IEC 61730‑2:2018, IEC 61730‑1:2018/AC:2018‑06, IEC 61730‑2:2018/AC:2018‑06, RoHS, WEEE | ||
